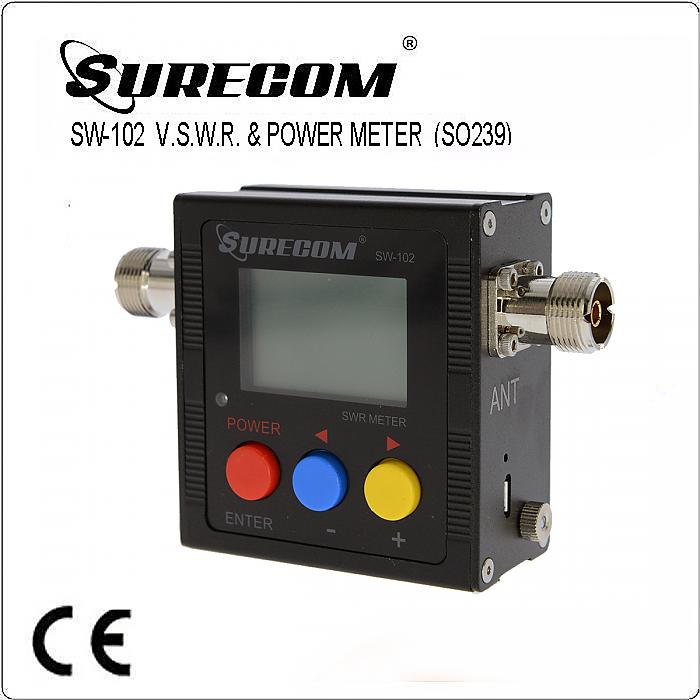

SW-102-UV數字VHF / UHF功率和SWR表和頻率計數器
V.S.W.R.計簡介
VSWR。正向和反射功率直接數字顯示,無任何校準。
最大可測功率範圍可達120W。
低插入損耗(0.3分貝或者更小)的結構允許它被永久地連接。
內建頻率計數器。
所有Funtion顯示(頻率,功率,駐波比,FW,RW,電池電量)
特性及規格
頻率範圍:100 - 520MHz的
可測量功率範圍:1 - 120W(+ - 0.5%)
輸入頻率計數器(分1W輸入)
最大功率:120W
阻抗:50Ω
尺寸:寬76×高77點¯xD35毫米。
重量:<220克
電池:3.7V鋰離子充電電池
接口:N-J接口
MAX。功率120瓦
V.S.W.R 1.00〜19.9
頻率遊俠COVER:100MHz的520MHz的〜
插入損耗<0.15分貝(VHF),<0.25分貝(UHF)
溫度0℃〜60℃
頻率計數器是(分1W),+ - 0.5%
電池電壓顯示是
電池內置的3.7V 600MAH(鋰離子可充電)
自動關機1-9分鐘
尺寸66 * 68 * 37(毫米)
Charger在5V(微型USB)
背光源自動關閉1-9分鐘
接口(輸入和輸出)N(SL16)
重量220克(包括電池)
SW-102
電源開/關:
按2秒[紅色按鈕]啟動或關機
MENU Dispaly(注:版本長達V3.8)
編號模式調
默認設置
內容
1調整正向-99到+99 0微調級別%
2調整反向-99到+99 0微調級別%
3調整時基-99到+99 0頻率計數器,OSC時基
4 LCD DIM(背光時間)0-9 1“0”始終是,1分鐘至9分鐘
5 POWER OFF 0-9 3“0”始終是,1分鐘至9分鐘
*供應商,該產品將無需發出通知添加功能
設置與保存:
1.按MENU [藍色按鈕]
2.按F1鍵[紅色按鈕)(選擇1-5 Funtion)
3.按[藍色按鈕( - ),[黃色按鈕(+)
4.按[紅色按鈕] 2秒
5.按[藍色按鈕]保存並退出
如何檢查S.W.R.你的天線:
連接到“TX”無線電輸出和天線,以“蟻族”。需要正確的適配器/電纜,如果您的設備有不同類型的連接器。
測量V.S.W.R. (見Pic.1)
SW-102連接TX RF無線電出來
SW-102連接ANT天線裝置
無線TX,SW-102顯示S.W.R.測量數據。
如何檢查輸出功率瓦的收發器:
連接到“TX”電台產量和假負載的“蟻族”。需要正確的適配器/電纜,如果您的設備有不同類型的連接器。
測量功率:(見Pic.2)
SW-102連接TX RF無線電出來
SW-102連接ANT 50歐姆假負載
無線TX,SW-102顯示器電源測量數據。
* VHF頻率測試點145.000MHz
* VHF2 FrequencyTest點245.000MHz
* UHF頻率測試點430.000MHz
**產品規格應如有更改,恕不另行通知
