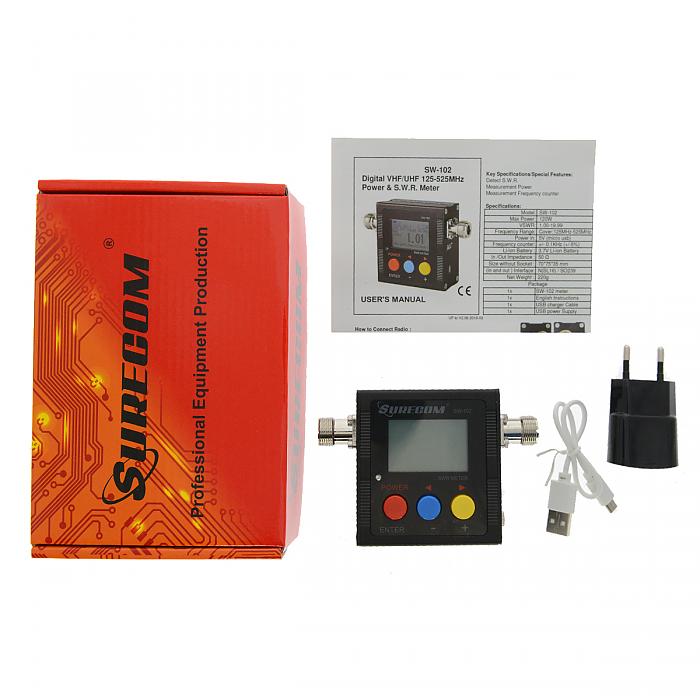

SW-102-UV數字VHF / UHF功率和SWR表和頻率計數器

V.S.W.R.計簡介

VSWR。正向和反射功率直接數字顯示，無任何校準。
最大可測功率範圍可達120W。
低插入損耗（0.3分貝或者更小）的結構允許它被永久地連接。
內建頻率計數器。
所有Funtion顯示（頻率，功率，駐波比，FW，RW，電池電量）

特性及規格
頻率範圍：100 - 520MHz的
可測量功率範圍：1 - 120W（+ - 0.5％）
輸入頻率計數器（分1W輸入）
最大功率：120W
阻抗：50Ω
尺寸：寬76×高77點¯xD35毫米。
重量：<220克
電池：3.7V鋰離子充電電池
接口：N-J接口

MAX。功率120瓦
V.S.W.R 1.00〜19.9
頻率遊俠COVER：100MHz的520MHz的〜
插入損耗<0.15分貝（VHF），<0.25分貝（UHF）
溫度0℃〜60℃
頻率計數器是（分1W），+ - 0.5％
電池電壓顯示是
電池內置的3.7V 600MAH（鋰離子可充電）
自動關機1-9分鐘
尺寸66 * 68 * 37（毫米）
Charger在5V（微型USB）
背光源自動關閉1-9分鐘
接口（輸入和輸出）N（SL16）
重量220克（包括電池）
SW-102
電源開/關：

按2秒[紅色按鈕]啟動或關機

MENU Dispaly（注：版本長達V3.8）

編號模式調
默認設置
 內容
1調整正向-99到+99 0微調級別％
2調整反向-99到+99 0微調級別％
3調整時基-99到+99 0頻率計數器，OSC時基
4 LCD DIM（背光時間）0-9 1“0”始終是，1分鐘至9分鐘
5 POWER OFF 0-9 3“0”始終是，1分鐘至9分鐘

*供應商，該產品將無需發出通知添加功能

設置與保存：

1.按MENU [藍色按鈕]

2.按F1鍵[紅色按鈕）（選擇1-5 Funtion）

3.按[藍色按鈕（ - ），[黃色按鈕（+）

4.按[紅色按鈕] 2秒

5.按[藍色按鈕]保存並退出


如何檢查S.W.R.你的天線：

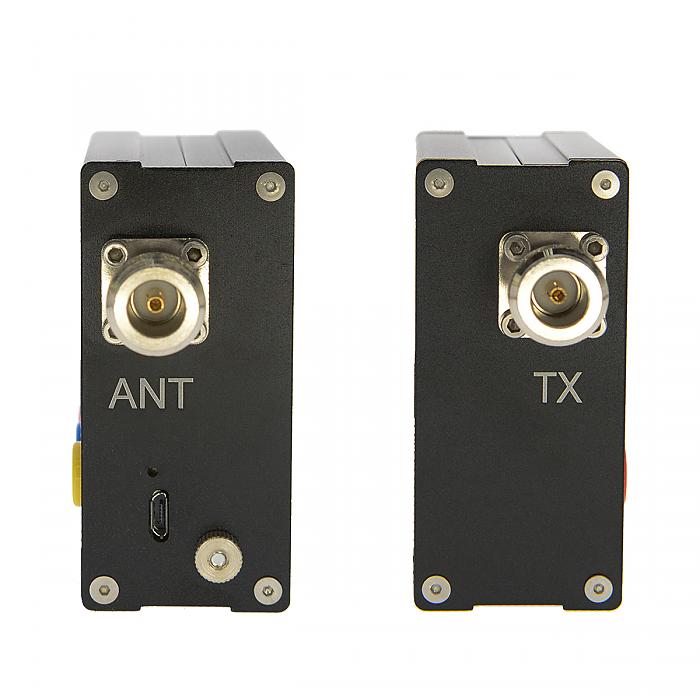

 連接到“TX”無線電輸出和天線，以“蟻族”。需要正確的適配器/電纜，如果您的設備有不同類型的連接器。

測量V.S.W.R. （見Pic.1）

SW-102連接TX RF無線電出來
SW-102連接ANT天線裝置
無線TX，SW-102顯示S.W.R.測量數據。

如何檢查輸出功率瓦的收發器：
 連接到“TX”電台產量和假負載的“蟻族”。需要正確的適配器/電纜，如果您的設備有不同類型的連接器。

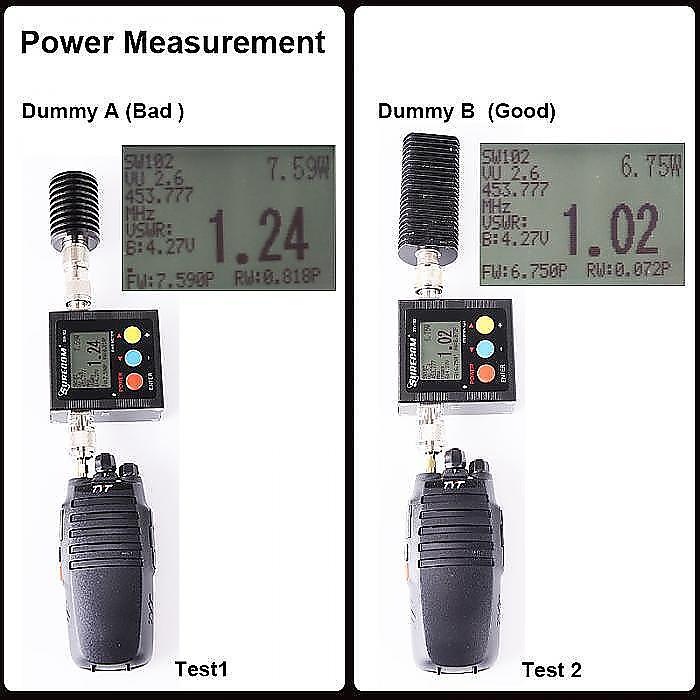

測量功率：（見Pic.2）
SW-102連接TX RF無線電出來
SW-102連接ANT 50歐姆假負載
無線TX，SW-102顯示器電源測量數據。
* VHF頻率測試點145.000MHz
* VHF2 FrequencyTest點245.000MHz
* UHF頻率測試點430.000MHz



**產品規格應如有更改，恕不另行通知
