SW-102 HF 數字 HF功率和SWR表和頻率計數器
V.S.W.R.計簡介 :
VSWR。正向和反射功率直接數字顯示，無任何校準。
最大可測功率範圍可達120W。
低插入損耗（0.3分貝或者更小）的結構允許它被永久地連接。
所有Function 顯示（功率，駐波比，FW，RW，電池電量）
特性及規格
頻率範圍：1.5 - 70MHz的
可測量功率範圍：1 - 120W（+ - 0.5％）
輸入頻率計數器（分 1Watt 輸入）
最大功率：120W
阻抗：50Ω
尺寸：寬76×高77點xD35毫米。
重量：<220克
電池：3.7V鋰離子充電電池
接口：SO2396 接口
MAX。功率120瓦
V.S.W.R 1.00〜19.9
頻率COVER：1.5 - 70MHz的〜
插入損耗<0.15分貝（HF）
溫度0℃〜60℃
頻率計數器是（分1W），+ - 0.5％
電池電壓顯示是
電池內置的3.7V 600MAH（鋰離子可充電）
自動關機1-9分鐘
尺寸66 * 68 * 37（毫米）
Charger在5V（微型USB）
背光源自動關閉1-9分鐘
接口（輸入和輸出）SO239
重量220克（包括電池）
SW-102
電源開/關：
按2秒[紅色按鈕]啟動或關機
內容

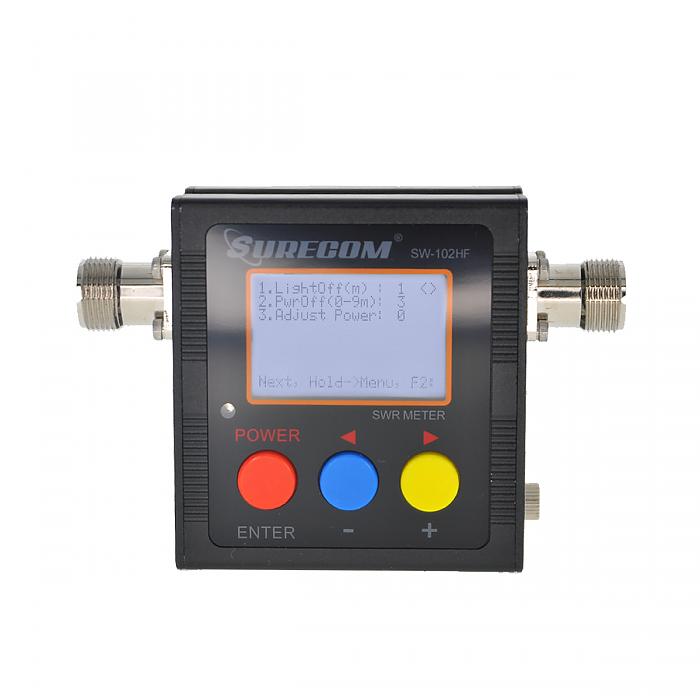

1. LCD DIM（背光時間）0-9 “1”預設，1-9分鐘
2. AUTO POWER OFF 0-9 “3”預設，1-9分鐘
3. Power fine tune -99 ~+99 “0”預設，-99~+99
*供應商，該產品將無需發出通知添加功能
設置與保存：
1.按MENU [藍色按鈕]
2.按F1鍵[紅色按鈕）（選擇1-5 Function）
3.按[藍色按鈕（ - ）] ，[黃色按鈕（+）]
4.按[紅色按鈕] 2秒
5.按[藍色按鈕]保存並退出
如何檢查S.W.R.你的天線：

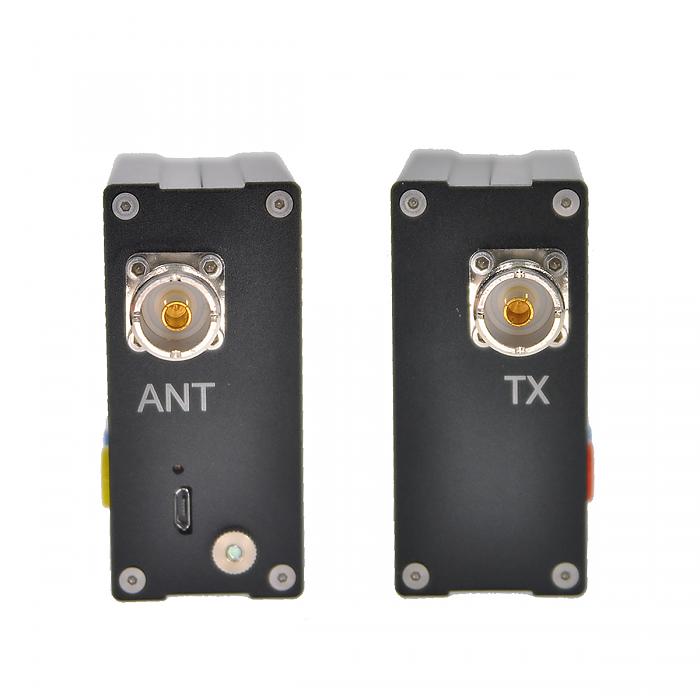

連接到“TX”無線電輸出 , ANT 連接到天線 。需要正確的適配器/電纜，如果您的設備有不同類型的連接器。

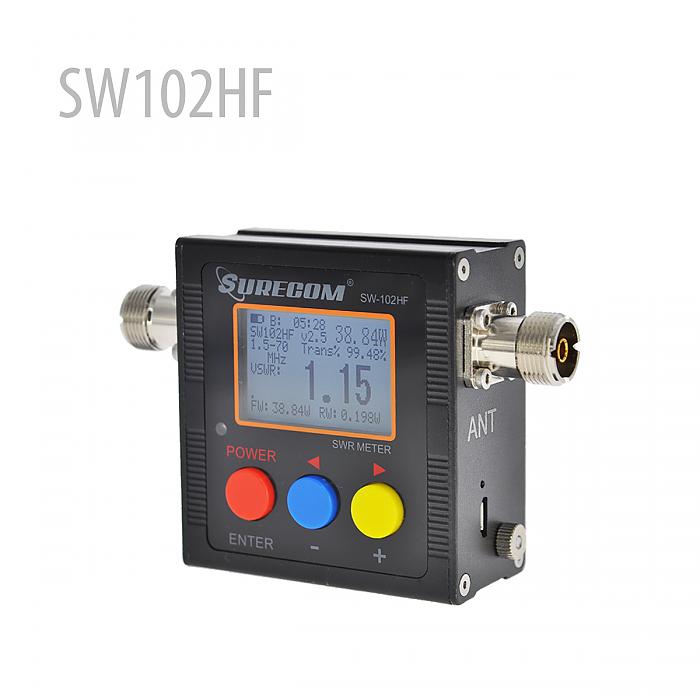

測量V.S.W.R. （見Pic.1）
PTT 無線TX，SW-102顯示S.W.R.測量數據。
如何檢查輸出功率瓦的收發器：
連接到“TX”電台產量和ANT 連接到50ohM 假負載。需要正確的適配器/電纜，如果您的設備有不同類型的連接器。
測量功率：（見Pic.2）
**產品規格應如有更改，恕不另行通知
|
