0014-0178

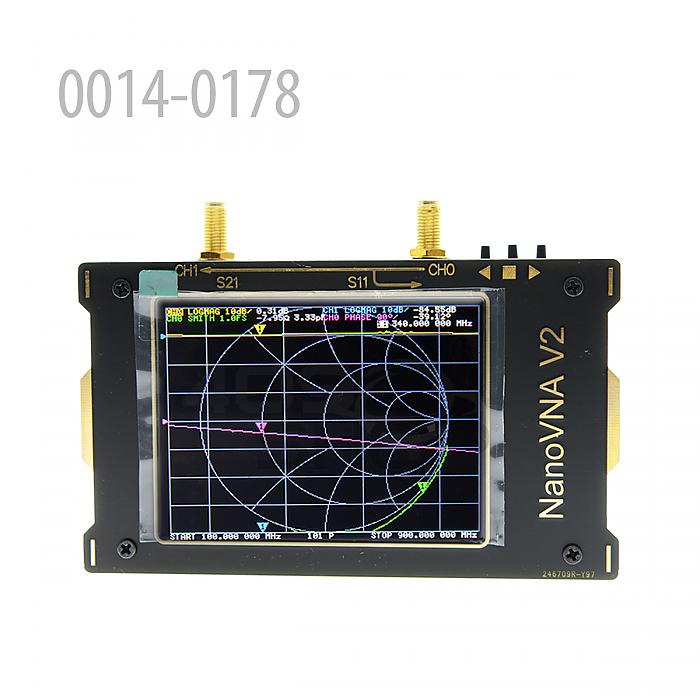

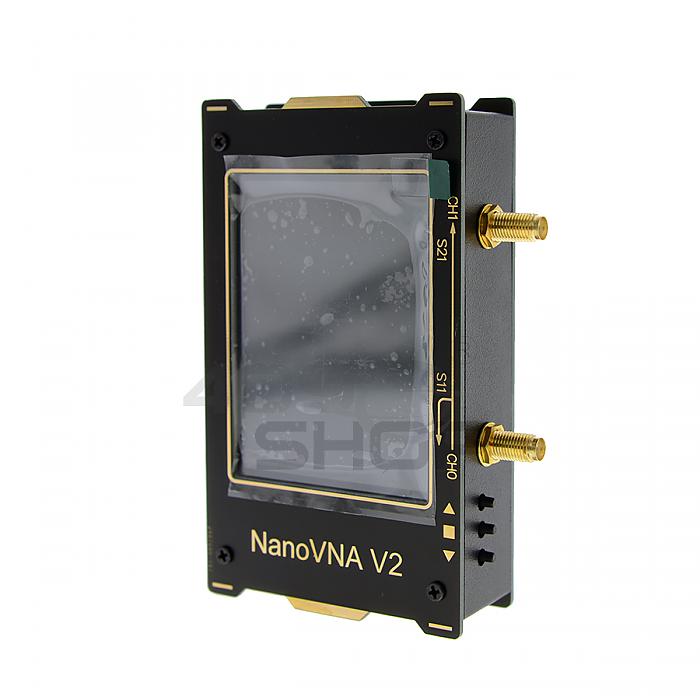

NANOVNA V2天線分析儀短波HF VHF UHF測量雙工器濾波器

特徵：

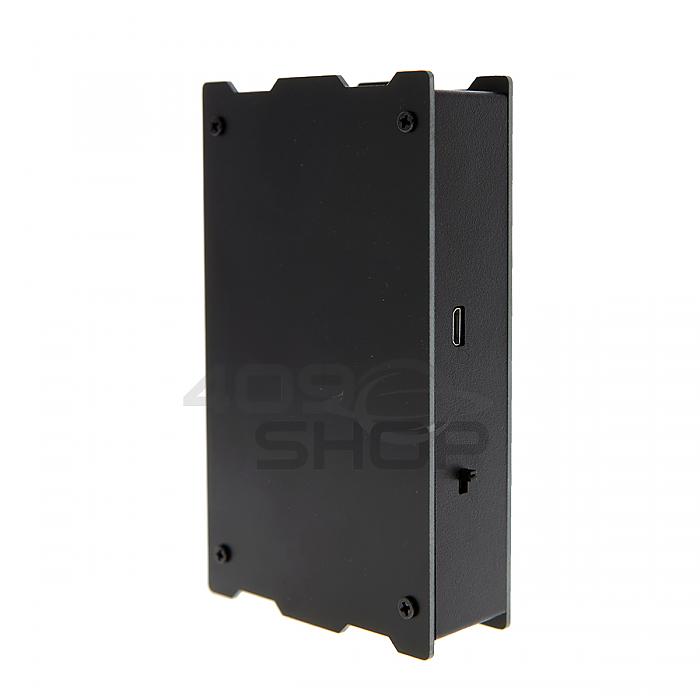

1.金屬外殼；大屏幕觸摸更準確；操作簡便，無需連接電源，擺脫了數據線的束縛，可單獨使用。強大的功能：該產品可以測量2.4G天線，還可以測量雙工器和濾波器。
2.實用的DIY產品：這是一款具有完善的矢量網絡測量功能的實用DIY產品，輕巧便攜；獨立的3.2英寸LCD顯示屏，便攜式電池或USB電源，可離線使用2小時。
3.多種功能：您可以從PC軟件中導出Touchstone（snp）文件，以用於各種無線電設計和仿真軟件。此功能用於天線性能測量。
4.更好的動態特性：si5351在50k-300MHz頻率範圍內的直接輸出提供的動態特性優於70dB，擴展的300M-600MHz頻段的動態特性優於60dB，而600M-900M頻段的動態特性優於50dB。
5.寬頻率範圍：改進的頻率算法可以使用si5351的奇次諧波擴展來支持高達900MHz的測量頻率。 TX / RX方法測量完整的S11和S21參數。如果需要獲取S12和S22，則需要手動更換收發器端口接線。

規範：
NanoVNA V2
第二代NanoVNA矢量網絡分析儀基於OwOComm的S-A-A-2設計，其性能得到了極大的提升。
測量頻率範圍：50kHz-3GH
系統動態範圍（校准後）：70dB（50k至1.5GHz）； 60dB（至3GHz）
S11背景噪聲（校准後）：-50dB（至1.5GHz）； -40dB（至3GHz）
掃描速度：100點/
掃描點數（在設備屏幕上）：可調，最大201
校準點數（最大USB掃描點數）：1024
電源：USB，1950MAH
射頻端口：SMA（不是RP-SMA！）
USB接口：Micro USB
顯示屏：3.2英寸TFT（320 x 240）
端口2回波損耗：> = 13dB（至3GHz），20dB（至1.5GHz）

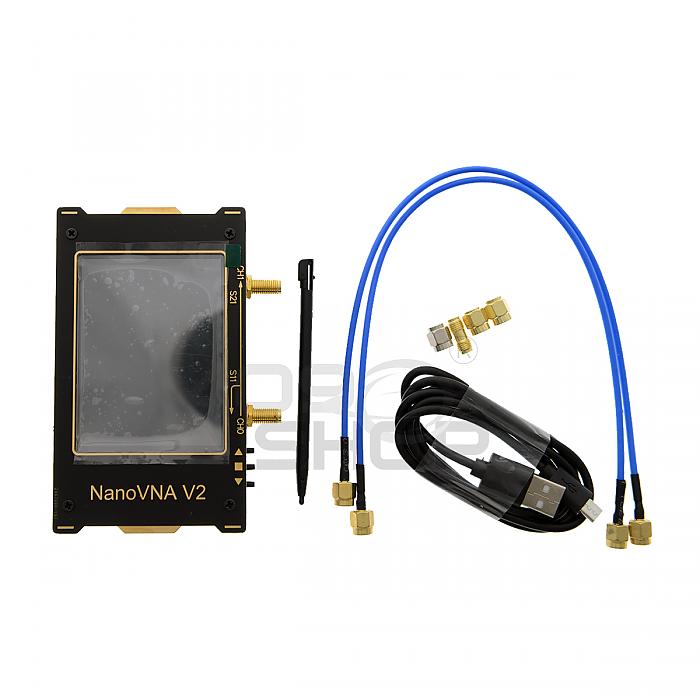

產品內含：

1x 矢量網絡分析儀
2x 300mm射頻電纜SS405 SMA雙公針
1x USB數據線
1x 校準套件（50Ω負載）
1x 校準套件（短）
1x 校準套件（開放式）
1x SMA母對母連接器

查詢 請致電客戶服務熱線/Whatsapp: 97137424 / 電郵:cshk@409shop.net
