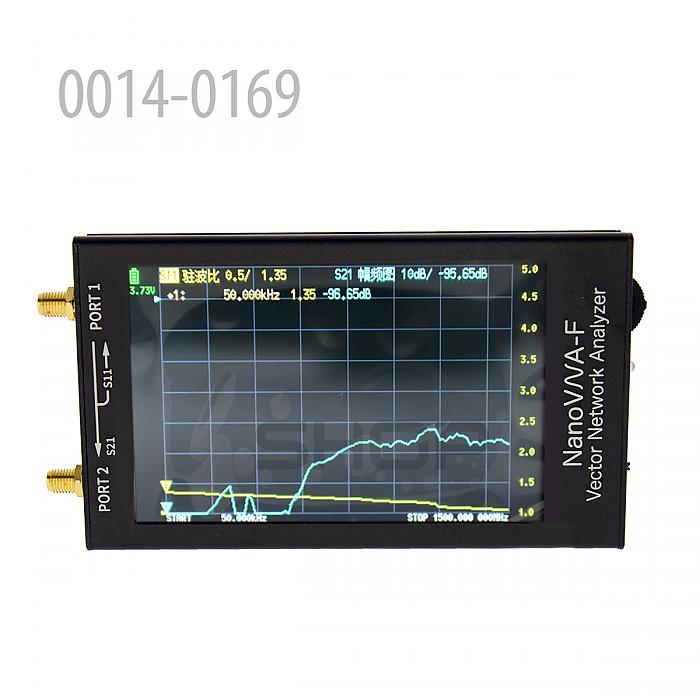

NanoVNA-F 矢量網絡分析儀
NanoVNA-F 微型矢量網絡分析儀是基於納米VNA(https://ttrf.tk/kit/nanovna/)開源項目的產品。 RF 部件與原始版本一致(NanoVNA-F 使用諧波傳播測量頻率至 1.5 GHz)。
經過我們團隊的不懈努力,使得400-470MHz的動態高達80db可以輕鬆用來調整UV段頻率的雙工器了,同時也解決了源碼程序的一些BUG使得swr的比例尺調節到0.5/格時無雜亂波形。
NanoVNA-F 硬件功能包括如下改進:
1、使用 4.3寸 IPS TFT 液晶屏,視角更大,戶外強光下也可以看的清楚;

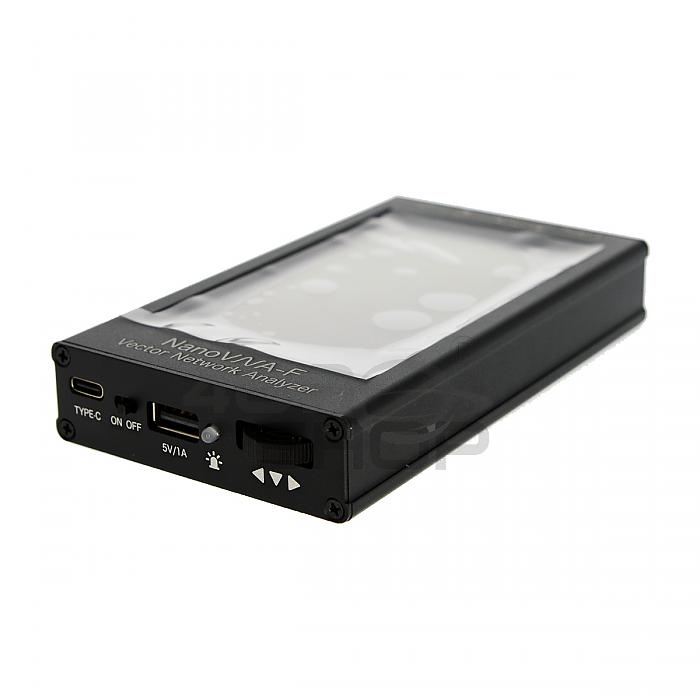

2、換用大容量 5000mAh/3.7V 鋰電池,待機時間更長,同時擴展出一個USB接口,平時不用儀器時可以當做充電寶使用;
3、換用大電流 2A 充電 IC,充滿電時間更短;
4、換用更大的操作感更好的波輪;
5、換用更大的操作感更好的電源開關;
6、支持中英文菜單切換;
7、通過虛擬U盤方式升級用戶程序;
8、標配鋁製外殼,保護SMA頭,減少外部電磁波對儀器的干擾;
9、軟件開源 github.com/flyoob/NanoVNA-F
10、可以測試天線的駐波 阻抗 還可以調試雙工器 濾波器的插損 隔離度 駐波 還可以測試電纜的衰減 縮短係數 相位 還可以測試天線放大器的放大倍數 還具有頻率計功能 功能強大
NanoVNA-F 測量範圍為 50k-1.5GHz。時鐘芯片SI5351輸出信號的諧波擴散測量頻率為1500MHz。在 600M-1GHz 時,S11 的動態範圍為 40dB(站波比小於 1.02)。同時,為射頻前端設計了金屬屏蔽,使S21的動態範圍在整個頻段中優於60dB。
基本性能:
● 尺寸: 14cm * 7.5cm * 2cm (長寬高)
●淨重:400克
● 測量頻率: 50kHz ~ 1500MHz
● 射頻輸出: -13dbm (最大 -9dbm)
● 頻率精度: < 0.5ppm
● 端口 SWR: < 1.1
● 顯示: 4.3寸 IPS TFT (800x480) (室外陽光下可以看清屏幕)
● USB 接口: USB Type-C 通信模式:CDC (串行)
● 電源消耗: USB 5V 200mA (內置 5000mAh/3.7V 電池,理論續航18小時,最大充電電流2A )
● 輸出能力: 5V/1A 支持安卓、蘋果手機 (充電寶功能)
● 校準點數量: 101
● 掃描點數量: 101
● 顯示跟踪: 4, 標記: 4, 設置保存: 5
● 掃描時間: 約1.9s/1次(50kHz ~ 1500MHz全頻段)
●可測量S參數,電壓駐波比SWR 史密斯圓圖 相位圖,群時延,……;
●19.0Wh 換算後約 5000mAh/3.7V 大容量鋰電池(外形尺寸:5.9mm厚度, 54mm寬度, 90mm長度)台北市 光華商場有售 6000mAH
●為射頻前端設計金屬屏蔽罩,使得S21在全頻段有優於 60dB 的動態範圍
特別注意:TX端口和RX端口不能輸入超過0dbm的功率(1mw)一旦超過就會燒掉,由此造成的損失我 們不承擔。
產品標配
● 主機 x1
● SMA-JJ RG316 連接線 20CM x2(NanoVNA-F是標準的SMA母頭接口,外螺內孔,)
● 校準件1套(50Ω 標準負載x1,開路校準件x1,短路校準件x1,使用附贈校準件,儀器經過校准後可以獲得不錯的測量結果數據,儀器發貨前已做過全頻段校準並將數據存入參數0,如果改變測量條件如加入轉接線、修改頻率範圍,則需要重新校準並將參數存入0-4,所有參數都可通過“回調”功能調出。)
● SMA-F 雙頭孔 x1 (也就是SMA母座雙通)
● SMA 彎頭 外螺內孔轉內螺內針 x1
● Type-C 數據線 x1
● NanoVNA-F 快速入門指南 x1
同時,附贈包裝盒一套,附有珍珠棉保護儀器和零件。





|
