NanoVNA Nano VNA 矢量網絡分析儀 天線分析 駐波 史密夫 10k-1.5G

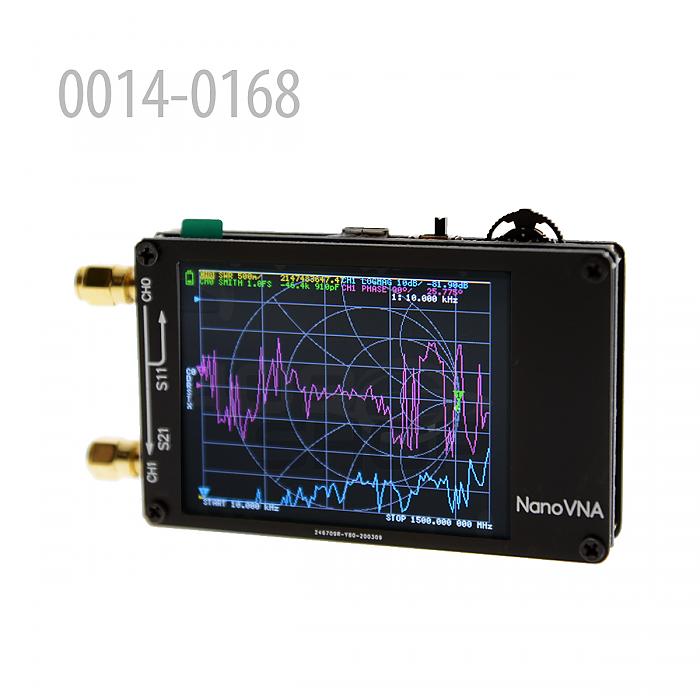

DIY的矢量網絡分析儀，參考了日本edy555(https://twitter.com/edy555)的相關設計,修改了部分電路，增加了電池管理電路，重新設計了PCB。設計了簡單實用的PC控制軟件，可以通過PC端軟件導出Touchstone(snp)文件用於各種無線電設計和仿真軟件。改進了的頻率算法，可以利用si5351的奇次諧波擴展支持到900MHz的測量頻率，設計了金屬屏蔽片，可以減少外部干擾提高測量精度，si5351直接輸出的50K-300MHz頻段提供優於70dB的動態，300M-600MHz波段可以提供優於60dB的動態，600M-900M波段優於50dB的動態。

這是一款DIY產品，在信用卡大小的尺寸上盡可能提供完善的矢量網絡測量功能。包含一個2.8寸的觸摸屏，500mAh電池，可以離線使用2小時，如需更長時間的測量請外接移動電源或聯繫我製作更大容量電池的版本。 TX/RX方式測量，可以測定完整的S11和S21參數，如需要獲取S12和S22，需要手動更換收發端口接線。如果還有其他不完善的地方，您可以和我溝通。

基本性能：

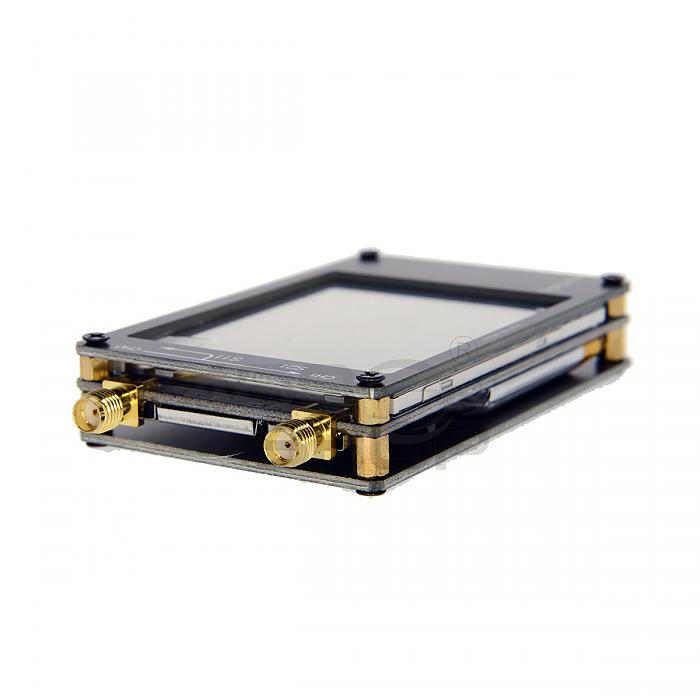

● PCB: 54mm x 85.5mm x 11mm (不帶連接器、開關)
● 測量頻率: 10KHz ~ 1.5GHz
● 射頻輸出:-13dbm (最大 -9dbm)
● 測量範圍: 70dB(50kHz-300 MHz), 60dB (300M-600MHz), 50dB (600M-900MHz)
● 端口 SWR: < 1.1
● 顯示: 2.8寸 TFT （320 x240）
● USB 接口: USB type-C 通信模式：CDC (串行)
● 電源: USB 5V 120mA，內置300mAh或500mAh電池，最大充電電流0.8A
● 掃描點數量: 101 (固定)
● 顯示跟踪: 4, 標記: 4, 設置保存: 5
● 淨重165克
● 英文版

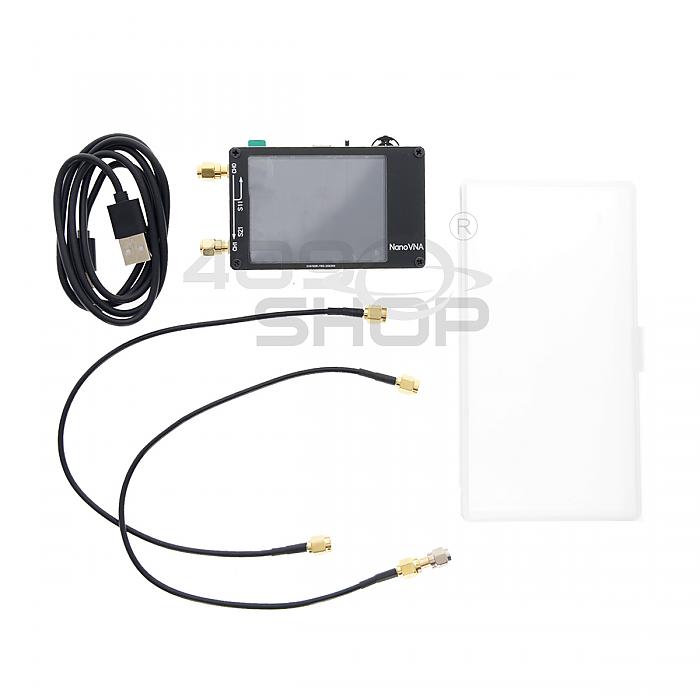

產品內含:

1x NanoVNA Nano VNA 矢量網絡分析儀

1x USB充電線

2x SMA轉接線

1x 收納盒

查詢 請致電客戶服務熱線/Whatsapp: 97137424 / 電郵:cshk@409shop.net
