5-840-003

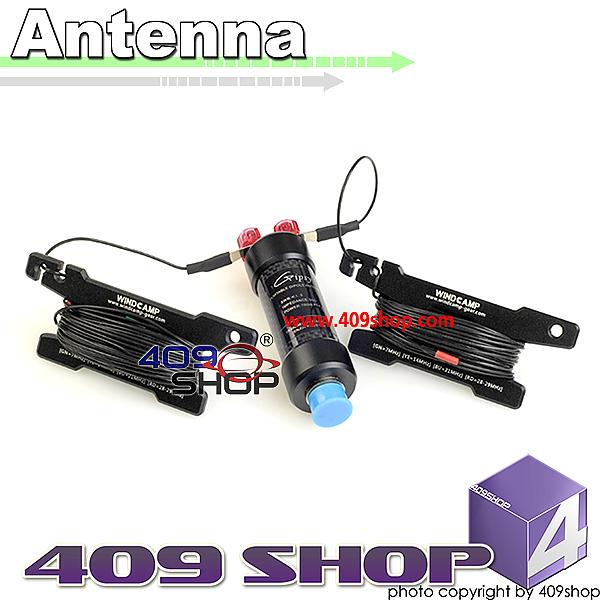

吉普賽(GIPSY)7-30MHZ卷繞式水平偶極天線(偶極短波天線)
如果你是一名QRPer，亦或野外通聯愛好者；如果你希望有一款高效的全尺寸天線來獲得更好的通聯體驗，那麼吉普賽(Gipsy)7-30MHz捲繞式水平偶極天線(DIPOLE )一定適合你。它為野外而生，向效率致敬，為每一分貝戰鬥！
—— 產品特點——
1.全尺寸半波水平偶極天線，經典高效率天線。
2.全防水碳纖維巴倫，全天候戰鬥。
3.常用四波段(7/14/21/28-29MHz)預置標記，配合繞線架極易調整切換頻率。
4.專用帆布收納袋，收納後體積非常小巧。
——工作原理、調整方法——
吉普賽(Gipsy)7-30MHz捲繞式水平偶極天線，是從單波段水平偶極天線演化而來，其兩幅振子末端分別帶有一個特製繞線架，在使用中，繞線架上的振子線材相當於一個電感線圈，而且這個電感線圈在電氣原理上相當於開路（注意不是加感線圈，而是類似跨接在偶極天線巴倫兩臂的扼流圈一樣）。所以切換不同的工作頻率時，只需要在繞線架上釋放出不同長度的振子線即可。

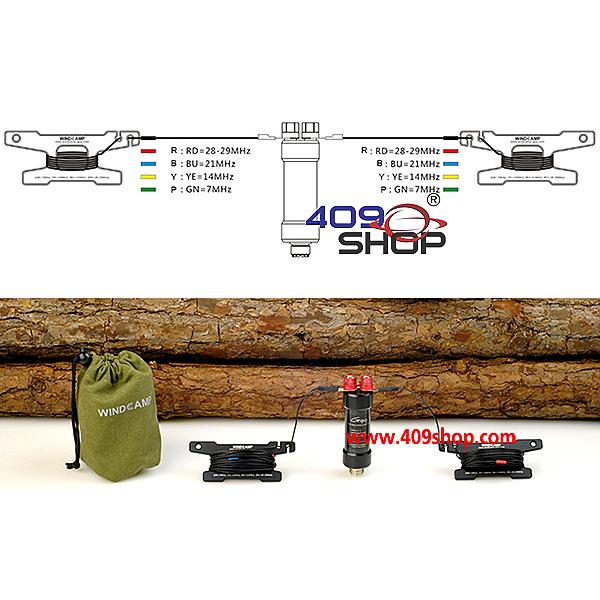

本天線已經將7、14、21、28-29MHz等四個常用頻段的的套管標記預置在振子線上，並在繞線架上註明了不同顏色的套管所代表的頻段，實際使用非常便捷。套管顏色對應的頻段依次為：
7MHZ——綠色(GREEN)，在繞線架上縮寫寫為(GN=7MHz)；
14MHz——黃色(YELLOW)，在繞線架上縮寫為(YE=14MHz)；
21MHz——藍色(BLUE)，在繞線架上縮寫為(BU=21MHz)；
28-29MHz——紅色(RED)，在繞線架上縮寫為(RD=28-29MHz)。
關於碳纖維巴倫：是的，本產品的巴倫使用的是碳纖維管，不是表層裝飾貼紙。有的朋友會有疑慮，碳纖維材質有一定的導電性，用它做巴倫外殼似乎不合適。事實上，巴倫的耦合路徑主要有兩個，一是線間耦合，一是磁路耦合。當使用導電性材質作為巴倫外殼時，通過合理的佈局設計後是完全沒有問題的。如果還要進一步探討，可以參考下軍擁巴倫的鑄鋁外殼設計。
工作頻率: 7-30MHz連續可調
駐波比: ≤1.2
輸入阻抗: 50Ω
功率: 100W PEP
振子材質: 20AWG特氟龍鍍錫銅線
插座類型: SL16(即M母頭)
巴倫: 1:1平衡-不平衡磁棒巴倫
包裝尺寸: 75×75×130(WDH,mm)
毛重: 0.4kg

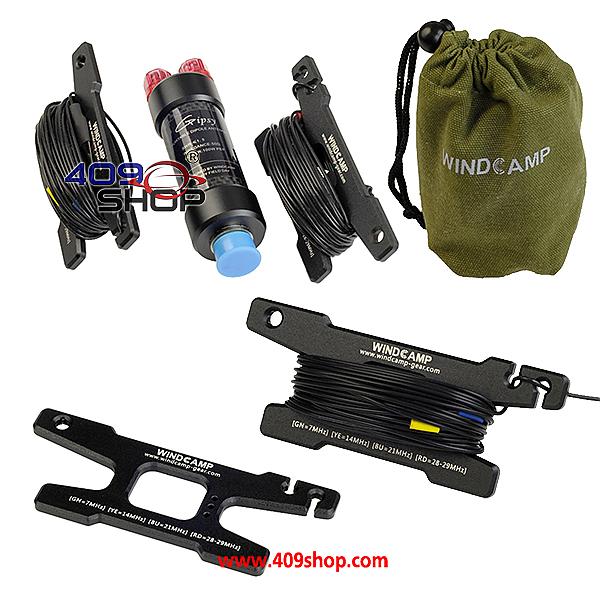

產品包含：
1x 吉普賽1:1巴倫
1x 巴倫吊掛繩扣
2x 振子（含繞線架）
1x 收納袋
1x 說明書
