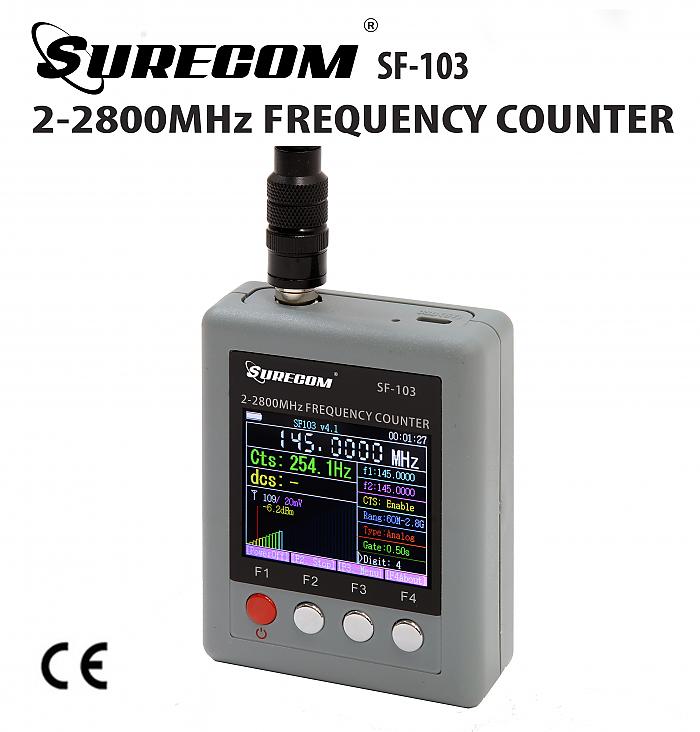

SURECOM SF-103便攜式頻率計2MHz - 2.8GHz
Model No. SF-103
SURECOM SF-103手持式頻率計, 是一個更實用的測試對講機頻率儀器，
袖珍尺寸，設計易於使用和可靠的性能。
完整的內部鋰離子電池組，充電器和天線提供。
SURECOM SF-103手持式頻率計是一種更實用的計數器，甚至包括場強測量等先進功能。 這是緊湊，真正的口袋大小，測試儀器設計易用性和可靠的性能。 作為一個完整的內置鋰離子電池組，交流牆壁充電器和天線。
介紹：
- 該頻率計能夠測量連續載波信號的對講機的頻率參數，具有信號強度指示。
- 它是無線愛好者的維護人員，測試頻率和信號強度的首選工具。
- 這款便攜式頻率計被設計用於計數來自雙向無線電的連續波信號。
- 有容易的範圍供您選擇。 範圍覆蓋了你想要測量的雙向無線電的大部分頻率。
- 它的四按鈕控制易於使用，其小尺寸允許您隨身攜帶。
- TCXO（溫度補償X'tal（晶體）振盪器）工作，在-45℃〜65℃的範圍內可以達到±2〜±4ppm的精度
- 這包括非常有趣的頻率範圍，如2米HAM無線電，所有甚高頻和超高頻
- DMR無線電信號和頻率計數器。
- GUI電池電量
功能和規格：
- 頻率範圍二選擇：2MHz-200MHz / 27MHz -2800MHz
- CTCSS / DCS解碼器
- 頻率計數器DMR收音機的數字模式
- TCXO（溫度補償X'tal（晶體）振盪器）工作2〜2.5ppm
- 頻率響應時間：0.2-0.5秒（CTCSS / CDCSS> 0.5-1秒）
- TFT彩色顯示屏240 x 320，液晶顯示屏暗淡度設置
- 內置鋰離子電池
- 淨重：113g
- 4個按鈕控制
- 自動關機1-9分鐘
- 為電池充電LED指示燈
套餐包括：
1個SF-103頻率計數器
1個雙頻帶UHF / VHF天線
1 x皮帶夾
1個帶電纜的USB充電器。
1 x中文手冊
用戶手冊：
1.1打開/關閉電源：
開機，按住[Red key] 3秒鐘
關機，按下並按住[紅色按鍵] 3秒鐘，向下計數到0
1.2給電池充電：
將電源線插入適配器，micro USB連接SF103
LED指示：*紅燈充電*綠燈全部
1.3設置頻率範圍：
按[F2.stop]按鈕，[F3 - >]選擇功能為“Rang”
按[F4 Ent]選擇27M-2.8G（27MHz-2800MHz）/ <= 200MHz（200MHz以下），
然後按[F2]運行
1.4設置時間門限：
按[F2.stop]按鈕，[F3 --->]選擇功能到“Gate”
按[F4 Ent]選擇：0.1s / 0.25s / 0.5s / 1.0s，然後按[F2]運行
1.5設置頻率計數器digi：
按[F2]鍵，[F3 - >]選擇功能鍵“門”
按[F4 Ent]選擇：3/4/5/6，然後按[F2]運行
！ 27MHz-2.8GHz僅用於3/4，2-200MHz用於3/4/5/6，詳情請見表1：
1.6如何檢查數字DMR收音機的頻率
按[F2]鍵，[F3 - >]選擇功能鍵入“鍵入”：按[F4]選擇模擬/數字（DMR）
然後按[F2]運行
！注意。數字模式只有3個十進制。
1.7如何ADJ。 27MHz〜2.8GHz的頻率模式:(見圖2）
按下[F3 MENU]，[F3 Down] / [F4 Up]選擇門限（0.1s / 0.25s / 0.5s / 1.0s）
按，[F2編輯] / [F3 - ]和[F4 +]選擇+/- 99
按，[F1。 Main]退出，然後按[F4保存]保存設置。（[F1]不保存退出）
1.8如何微調2-200MHz的頻率模式:(見圖1）
調整PCB VR1（可變電阻）
（工廠設定準確，如非技術人員不調）
1.9如何使用[F3菜單]模式:(見PIC2）
按，[F3 - ] / [F4 +]選擇功能，然後按[F2編輯]進入編輯模式，
按，[F3 - ] / [F4 +]選擇更改數據。
按，[F1。 Main]退出，然後按[F4保存]保存設置。（[F1]不保存退出）
警告：
1）最大值。 直接輸入信號5Vp-p
2）禁止直接接入無線電天線輸出，導致頻率計損壞
頻率顯示分辨率/ CTCSS，DCS解碼頻率範圍
|
SELECT
A
|
27MHz-2.8GHz |
Gate Time select
(seconds) |
Sample Display (100MHz) |
CTCSS/DCS |
| Digi |
select A |
| 3 |
4 |
5 |
6 |
Decode Range
132-173MHz
200-260MHz
400-519MHz
|
| 0.10 s |
100.000 |
100.0000 |
|
|
| 0.25 s |
100.000 |
100.0000 |
|
|
| 0.50 s |
100.000 |
100.0000 |
|
|
| 1.00 s |
100.000 |
100.0000 |
|
|
| |
|
SELECT
B
|
2MHz-200MHz |
Gate Time select
(seconds) |
Sample Display (100MHz) |
CTCSS/DCS |
| Digi |
select B |
| 3 |
4 |
5 |
6 |
Disable |
| 0.10 s |
100.000 |
100.0000 |
|
|
| 0.25 s |
100.000 |
100.0000 |
|
|
| 0.5 s |
100.000 |
100.0000 |
100.00000 |
100.000000 |
| 1.00 s |
100.000 |
100.0000 |
100.00000 |
100.000000 |
如何檢查CTCSS / DCS代碼
1.Radio必須是132-173 / 200-260MHz / 400-519MHz
2.無線電必須是ANALOG
CTCSS / DCS解碼器，用於模擬模式
| CTCSS (Hz) |
| 50.0 |
97.4 |
151.4 |
192.8 |
| 55.0 |
100.0 |
156.7 |
196.6 |
| 67.0 |
103.5 |
159.8 |
199.5 |
| 69.3 |
107.2 |
162.2 |
203.5 |
| 71.9 |
110.9 |
165.5 |
206.5 |
| 74.4 |
114.8 |
167.9 |
210.7 |
| 77.0 |
118.8 |
171.3 |
218.1 |
| 79.7 |
123.0 |
173.8 |
225.7 |
| 82.5 |
127.3 |
177.3 |
229.1 |
| 85.4 |
131.8 |
179.9 |
233.6 |
| 88.5 |
136.5 |
183.5 |
241.8 |
| 91.5 |
141.3 |
186.2 |
250.3 |
| 94.8 |
146.2 |
189.9 |
254.1 |
用於ANALOG模式的CDCSS（僅限N代碼）
| Standard(N) |
sf103
check |
|
Standard(N) |
sf103
check |
|
Standard(N) |
sf103
check |
|
Standard(N) |
sf103
check |
| 23 |
23 |
143 |
143 |
|
266 |
465 |
465 |
| 25 |
25 |
|
145 |
271 |
271 |
466 |
466 |
| 26 |
26 |
152 |
152 |
|
274 |
503 |
503 |
| 31 |
31 |
155 |
155 |
306 |
306 |
506 |
506 |
| 32 |
32 |
156 |
156 |
311 |
311 |
516 |
516 |
| |
36 |
162 |
162 |
315 |
315 |
532 |
532 |
| 43 |
43 |
165 |
165 |
|
325 |
546 |
546 |
| 47 |
47 |
172 |
172 |
331 |
331 |
565 |
565 |
| 51 |
51 |
174 |
174 |
|
332 |
606 |
606 |
| |
53 |
205 |
205 |
343 |
343 |
612 |
612 |
| 54 |
54 |
|
212 |
346 |
346 |
624 |
624 |
| 65 |
65 |
223 |
223 |
351 |
351 |
627 |
627 |
| 71 |
71 |
|
225 |
|
356 |
631 |
631 |
| 72 |
72 |
226 |
226 |
364 |
364 |
632 |
632 |
| 73 |
73 |
243 |
243 |
365 |
365 |
654 |
654 |
| 74 |
74 |
244 |
244 |
371 |
371 |
662 |
662 |
| 114 |
114 |
245 |
245 |
411 |
411 |
664 |
664 |
| 115 |
115 |
|
246 |
412 |
412 |
703 |
703 |
| 116 |
116 |
251 |
251 |
413 |
413 |
712 |
712 |
| |
122 |
|
252 |
423 |
423 |
723 |
723 |
| 125 |
125 |
|
255 |
431 |
431 |
731 |
731 |
| 131 |
131 |
261 |
261 |
432 |
432 |
732 |
732 |
| 132 |
132 |
263 |
263 |
445 |
445 |
734 |
734 |
| 134 |
134 |
265 |
265 |
464 |
464 |
743 |
743 |
| |
754 |
754 |
規格FREQUENCY SF401 / SF103
| FUNCTION |
SF-401-PLUS
|
SF-103 |
| Frequency Range: |
27MHz-3000MHz |
2MHz-2800MHz |
| Gate Speeds select: |
N/A |
0.1 / 0.25 / 0.5 / 1.0 Second |
| DIGITAL: |
3-4 |
3-6 |
| DIGITAL mode : |
DMR system |
| Distant : |
0.3-1M |
0.3-9M |
| Walkie talkie code of CTCSS/DCS: |
must be 132-173 / 200-260MHz / 400-519MHz |
|
|
-10db by switch |
AUTO GAIN |
| Li-ion Battery Built-in: |
600mAH |
1500mAH |
| TFT LCD: |
320 x 240 pixels |
| Current consumption: |
10MA |
30-50MA |
| TCXO crystal Oscillator |
+- 2.5ppm |
+- 2.5ppm |
| Charger input: |
Micro USB +5V in |
| Impedance input: |
50 Ohm (BNC) |
| Weight: |
100g |
113g |
| Dimensions size : |
70 x 25 x 90mm ( not include antenna & BNC socket) |
|
