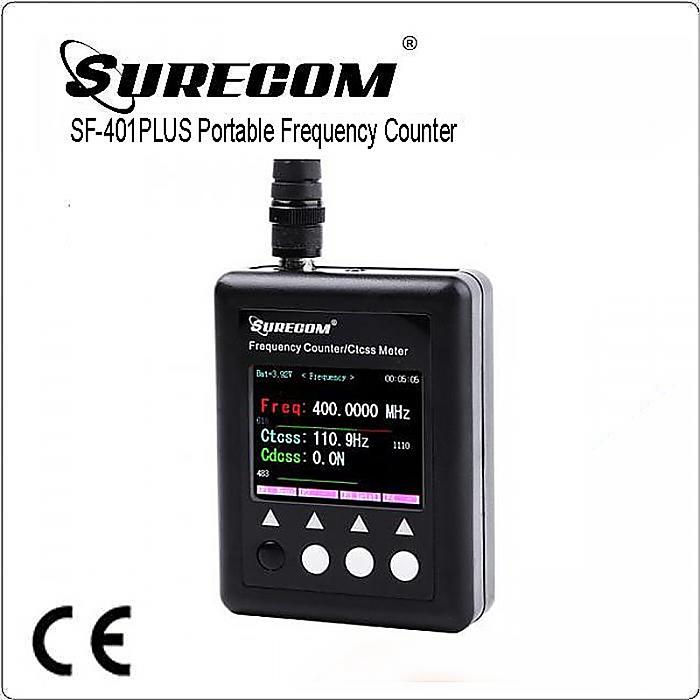

SF-401PLUS

SURECOM SF401-PLUS便攜式CTCSS/ DCS解碼器頻率計數器



產品描述：

介紹：
•頻率計能夠測量連續載波信號步話機的頻率的參數，信號強度指示器。
它是首選的維護人員，測試頻率和無線發燒友的信號強度的工具。
•這種便攜式頻率計數器是專為計數連續波信號來自對講機。
•有易於範圍供您選擇。範圍覆蓋大部分要測量兩個對講機的頻率。
•它的四個按鈕控制，易於使用和它的小尺寸可以讓你任何你喜歡隨身攜帶。
•由TCXO（溫度補償X'tal，以（晶體）振盪器）工作，在-45℃〜範圍65℃可以達到±2〜±精度為4ppm
•這包括非常有趣的頻率區域比如200萬HAM電台，所有的VHF和UHF
•DMR無線電信號e頻率計數器。
•易於電池電量

特性及規格：
•頻率範圍：27MHZ-3000MHz的
！注：（27MHz的100MHz的它不能保證與相應的正常發射設備）
•CTCSS / DCS解碼器
•液晶暗淡級別設置
•頻率數字0.000或0.0000（+ -0.001）
•由工作TCXO（溫度補償X'tal，以（晶體）振盪器）2〜百萬分之二點五
•頻率響應時間：0.2-0.5sec（CTCSS / CDCSS> 0.5-1sec）
•TFT彩色顯示屏240×320
•內置鋰離子電池
•淨重：113克
•4個按鈕控制
•自動關機1-9minutes
•充電電池LED指示燈

電源開/關
開機 - 按和2秒保持下來[黑鍵]
關機 - 按並且按住[黑鍵]由數4秒計數下降到0
電池充電

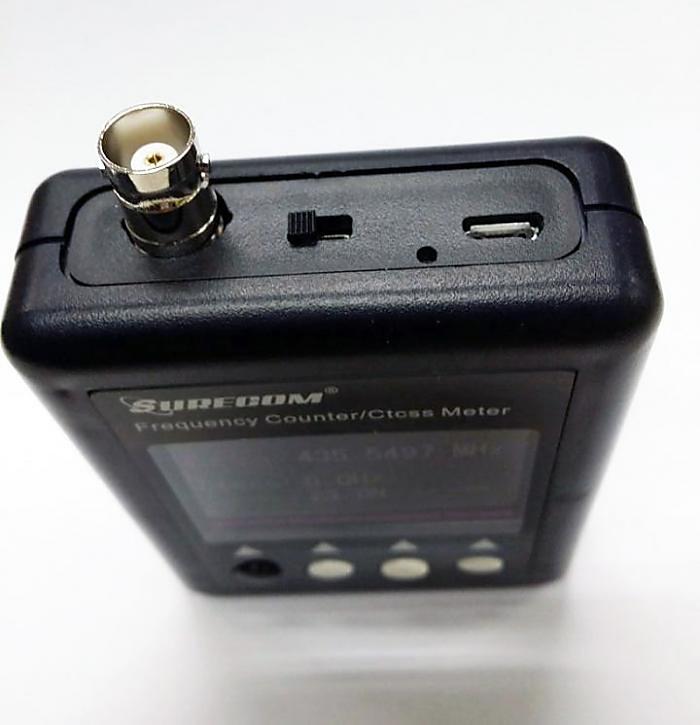

將電源線插入適配器，微型USB連接SF-401，LED指示：
 *紅色LED輕 - 充電
 *綠色LED輕 - 全

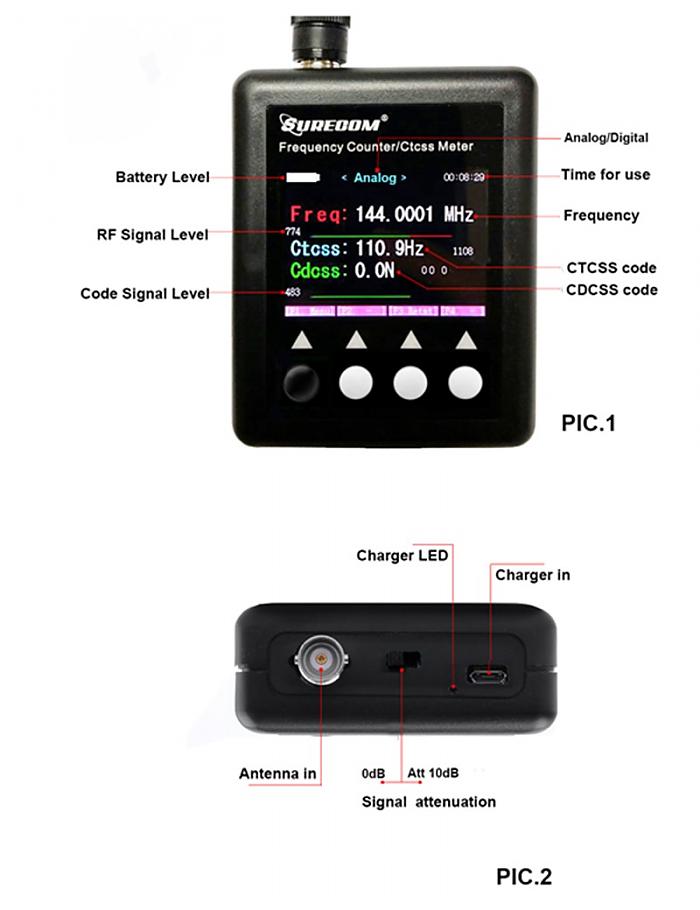

如何檢查頻率測量。見PIC.3
頻率計數器天線附近發射器，看到信號接收條件是區域綠，你可以測試一下。請參閱Pic.3
注意事項：
例如顯示1800.000Mhz，發射機距離過於接近頻率計數器會影響測試結果，信號欄是紅色的。（見Pic.1）
例如顯示0.000，發射距離太遠的頻率計數器，信號弱，會影響測試結果，信號欄是低的。（見Pic.1）
！注：（27MHz的100MHz的它不能保證與相應的正常發射設備）。

如何檢查DMR數字無線電頻率
按[F3數碼]從測量屏幕模式見PIC.1
注意：使用數字模式有3只小數
MENU funtion設置和保存。見PIC.4
按[F1]>進入菜單頁面
按[F3向下]或[F4上]進入系統並按[F2 RTN]進入系統頁面PIC.4
按[F3向下]或[F4上]選擇funtion，按[F2編輯]> [F3 - ] [F4 +]改變模式
按[菜單]> [F1]退出或[F4]保存並退出



CTCSS/DCS Decoder for ANALOG mode

CTCSS (Hz)
50.0	97.4	151.4	192.8
55.0	100.0	156.7	196.6
67.0	103.5	159.8	199.5
69.3	107.2	162.2	203.5
71.9	110.9	165.5	206.5
74.4	114.8	167.9	210.7
77.0	118.8	171.3	218.1
79.7	123.0	173.8	225.7
82.5	127.3	177.3	229.1
85.4	131.8	179.9	233.6
88.5	136.5	183.5	241.8
91.5	141.3	186.2	250.3
94.8	146.2	189.9	254.1

　CDCSS  for ANALOG mode (N code only)

Standard(N)	sf401 check		Standard(N)	sf401 check		Standard(N)	sf401 check		Standard(N)	sf401 check
23	23		143	143			266		465	465
25	25			145		271	271		466	466
26	26		152	152			274		503	503
31	31		155	155		306	306		506	506
32	32		156	156		311	311		516	516
	36		162	162		315	315		532	532
43	43		165	165			325		546	546
47	47		172	172		331	331		565	565
51	51		174	174			332		606	606
	53		205	205		343	343		612	612
54	54			212		346	346		624	624
65	65		223	223		351	351		627	627
71	71			225			356		631	631
72	72		226	226		364	364		632	632
73	73		243	243		365	365		654	654
74	74		244	244		371	371		662	662
114	114		245	245		411	411		664	664
115	115			246		412	412		703	703
116	116		251	251		413	413		712	712
	122			252		423	423		723	723
125	125			255		431	431		731	731
131	131		261	261		432	432		732	732
132	132		263	263		445	445		734	734
134	134		265	265		464	464		743	743
									754	754





包裝內容:
1X SF401 PLUS頻率計數器
1X UHF天線
1X 英文用戶手冊
1X USB充電線
1X USB AC適配器100-240V
